BECAS梁截面分析软件

在对细长结构进行建模时,梁模型的计算效率远远高于其壳模型或实体模型。 但是,梁模型需要截面刚度属性作为参数,这可能很难确定。

BECAS(BEam Cross section Analysis Software)使用基于有限元的方法确定截面刚度属性。 BECAS可处理任意横截面的几何形状,任意数量的各向异性材料,并正确考虑了所有几何和材料引起的耦合(例如弯曲扭曲耦合)。

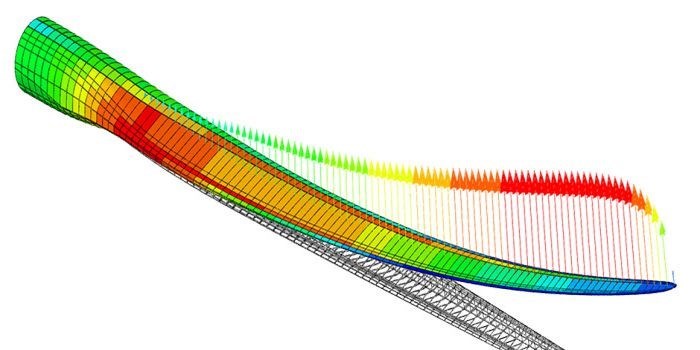

图1显示了用于风力涡轮机叶片设计和分析的典型工作流程,其中BECAS分两个步骤使用:

作为风力涡轮机空气弹性仿真代码的预处理程序,以确定代表叶片的梁有限元的刚度和质量特性。
作为用于分析应力的后处理程序,基于气动弹性模拟的载荷,断裂等。

BECAS已通过广泛的验证,并附带全面的用户手册。BECAS作为与Octave兼容的MATLAB®源代码。

应用领域

★ 准确的刚度预测
★ 准确的压力
★ 复合材料的破坏标准
★ 基于VCCT的断裂分析
★ 疲劳损伤分析(测试版)
★ 结构拓扑优化(测试版)

前后处理接口

★ 包含一系列预处理器,基于有限元壳模型中包含的信息或基于机翼坐标的输入来构建BECAS模型。
★ BECAS结果可在PARAVIEW中进行后处理。
★ 可以从ANSYS Composite PrepPost连接BECAS。
由于有了BECASWrapper,BECAS可以在OpenMDAO中使用。
